Folientore
Folientore sind die ideale Lösung für Bereiche mit hohen Durchgangsfrequenzen. Dank ihrer schnellen Öffnungs- und Schließzyklen optimieren sie Abläufe, sparen Energie und halten Temperaturzonen zuverlässig getrennt. Die flexiblen PVC-Lamellen sind leicht, widerstandsfähig und können bei Bedarf schnell ausgetauscht werden. Je nach Einsatzbereich sind Folientore transparent, farbig oder mit Sichtfenstern erhältlich. Ob in Lagerhallen, Werkstätten oder als Innenabschottung – sie überzeugen durch Funktionalität, Sicherheit und geringe Wartungskosten.
Folientor HSD-I
Das Teckentrup Schnelllauftor HSD-I für den Innenbereich besitzt einen 1,0 mm dicken, reißfesten PES-Behang in RAL 2004. Zwei transparente Sichtfenster (je 1200 x 500 mm) und seitliche Reißverschlüsse sorgen für Durchblick und Dichtigkeit. Eine gefüllte Abschlusstasche und Hochleistungsfedern gewährleisten Spannung und Bodenabdichtung.
HSD-I
Innentor mit Windlastklasse (WLK) 1
Klassifizierung nach EN 12424 Klasse: 1
Torsteuerung – CS 320 FU
Abmessungen Gehäuse (B x H x T) ca. : 245 x 445 x 190 mm.
FU-Steuerung montiert in speziell entwickeltem Kunststoffgehäuse IP 65, Netzanschlussleitung mit 230 Volt -Schuko Stecker und 3-fach Tastatur (AUF-NOT/AUS-ZU) auf dem Gehäusedeckel. 2 potentialfreie Kontakte. Einstellung der Offenhaltezeit von 0 – 600 sec. einstellbar. Statusanzeigen über LCD (Klartext). Externe Ansteuerungen sind möglich.
Gewebeverstärkter, ca. 1,0 mm starker Behang aus PES in extrem widerstandsfähiger und reißfester Ausführung. Der Behang wird ohne verschleißanfällige mechanische Teile im Führungsprofil geführt. Seitlich am Behang angebrachte Spezial-Reißverschlüsse sorgen für eine hohe Dichtigkeit.
Aufsteckantrieb mit Elektromagnetbremse, Schutzart IP 54, 45-60 Zyklen (Auf/Zu) pro Stunde (Höhenabhängig), integrierte Fangvorrichtung, digitaler Endschalter, Notöffnung über Nothandkurbel.
- Zeichnet sich durch robuste und wartungsarme Ausführung aus
- Serienmäßig mit digitalem Endschalter (Absolutwertgeber)
- Motorbremse selbst nachregulierend
- Die Anbringung des Motors ist links oder rechts möglich
- Notbedienung über Nothandkurbel oder Nothandkette
In dem Behang sind ein oder zwei durchsichtige PVC Sichtfenster angeordnet. Diese können waagerecht (1200 x 500 mm) oder
senkrecht (500 x 1200 mm) angeordnet werden.
Schnelllauftor HSD-I (High Speed Door internal), Behang aus gewebeverstärktem PES 1,0 mm dick Standardfarbe RAL 2004 reinorange. Gewebeverstärkter Rolltorbehang in extrem widerstandsfähiger und reißfester Ausführung einschließlich zwei Sichtfeldern (je 1200 x 500 mm) aus transparentem PVC ab ca. 1500 mm über OFF. Seitlich am Behang angebrachte Spezialreißverschlüsse sorgen für hohe Dichtigkeit und sparen somit kostbare Energie. Den unteren Abschluss bildet eine gefüllte Abschlusstasche. Diese sorgt für Blattspannung und für die optimale Bodenabdichtung. Die an den Aluminium-führungsschienen angebrachten Hochleistungsfedern, sorgen ebenfalls für eine optimale Blattspannung. Im falle eines Crashs springt der Behang aus den Führungsschienen, fädelt automatisch wieder beim hochfahren ein und ist bei der nächsten Torabfahrt wieder in den Führungsschienen.
Maximale Torgröße: 4600 x 4600 mm
Crash-Schutz:
Bei einem Crash springt der Torbehang aus den Führungsschienen und wird beim Hochfahren automatisch wieder eingefädelt. Bei der nächsten Torabfahrt befindet sich der Reißverschluss erneut korrekt in den Führungsschienen.
Sicherheitseinrichtungen:
- Der Schneckenradgetriebemotor ist serienmäßig mit einer Fangvorrichtung und einer Motorbremse ausgestattet.
- Zum Schutz von Personen und Material werden die Tore mit einem in die Führungsschienen integrierten Lichtgitter abgesichert.
- Die Sicherheitsrichtlinien nach ASR A1.7 für kraftbetätigte Tore werden erfüllt. Geprüfte Sicherheit der Betriebskräfte und sicheres Öffnen gemäß DIN EN 13241-1 sind gewährleistet.
In Anlehnung an:
- RAL 1018 Zinkgelb
- RAL 2004 Reinorange
- RAL 3002 Karminrot
- RAL 5010 Enzianblau
- RAL 7038 Achatgrau
- Öffnen: ca. 1,5 – 2,0 m/sec. (größenabhängig)
- Schließen: ca. 0,8 m/sec
Selbsttragende Führungsschienen aus hochwertigem Aluminium, E6/EV1. Die Abdeckungen der Führungsschienen sind für eine einfache Wartung abnehmbar. Seitlich angebrachte Hochleistungsfedern sorgen für eine optimale Flügelspannung, ein optimiertes Crashverhalten und eine gute Aufnahme der Windlasten.

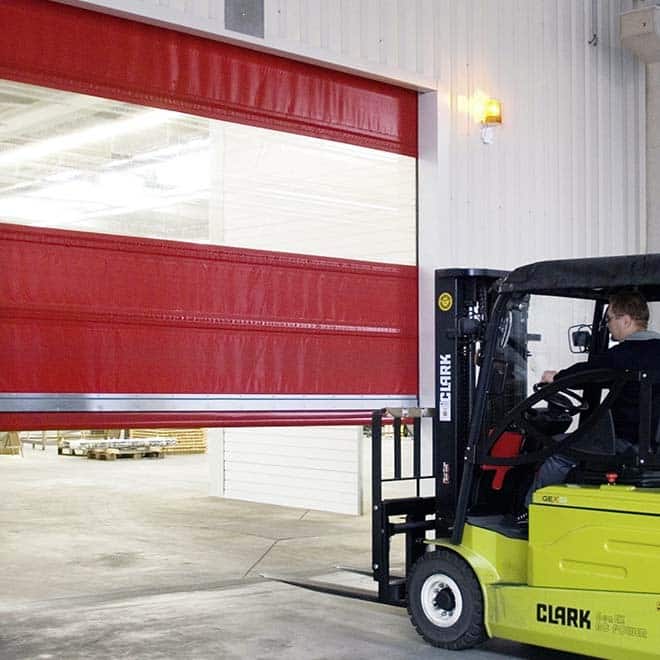

Folientor SLT 06/09 FU
Schnelllauftore mit Kunststoff-Behang wickeln sich wie Rolltore auf und werden oft mit anderen Industrietoren kombiniert. Teckentrup Schnelllauf-Folientore sind für den Innen- und Außeneinsatz geeignet, sichern den Verkehrsfluss und minimieren Energieverluste. Das integrierte Federkraft-Crash-Schutzsystem schützt Personen und Material, vermeidet Schäden und sorgt für schnelle Wiederherstellung der Funktion nach einem Aufprall.
Schnelllauftore mit Kunststoff-Behang wickeln sich wie Rolltore auf und werden oft mit anderen Industrietoren kombiniert. Teckentrup Schnelllauf-Folientore sind für den Innen- und Außeneinsatz geeignet, sichern den Verkehrsfluss und minimieren Energieverluste. Das integrierte Federkraft-Crash-Schutzsystem schützt Personen und Material, vermeidet Schäden und sorgt für schnelle Wiederherstellung der Funktion nach einem Aufprall.
bis 4600 x 4600 mm (B x H)
bis 6000 x 6000 mm (B x H)
Rolltor-Behang besteht aus einem 1200 mm-Sichtstreifen aus transparentem PVC, 2 mm dick ab ca. 1300 mm
- RAL 1003 Signalgelb
- RAL 1018 Zinkgelb
- RAL 2004 Orange
- RAL 3002 Karminrot
- RAL 5010 Enzianblau
- RAL 5012 Lichtblau
- RAL 6024 Verkehrsgrün
- RAL 7038 Achatgrau
- RAL 9005 Tiefschwarz
- RAL 9010 Reinweiß
- Öffnen ca. 1,7 – 2,0 m/sec (größenabhängig)
- Schließen ca. 0,8 m/sec
- Öffnen ca. 1,7 m/sec (schnellere Torlaufgeschwindigkeiten auf Anfrage)
- Schließen ca. 0,8 m/sec
Als Schnelllauftore werden für gewöhnlich Tore bezeichnet, deren Behang aus Kunststofffolie besteht und die sich, wie Rolltore, auf eine Welle am Sturz aufwickeln. Oft werden Schnelllauftore in Kombination mit anderen Industrietoren, wie z.B. Sektionaltoren oder Rolltoren, eingebaut. Teckentrup Schnelllauf-Folientore eignen sich für den robusten Dauereinsatz im Innen-/Außenbereich. Sie sorgen für einen reibungslosen Verkehrsfluss und reduzieren in der kalten Jahreszeit Energieverluste auf ein Minimum. Das integrierte Federkraft-Crash-Schutzsystem sorgt für Sicherheit und erhöht die Wirtschaftlichkeit der Toranlage. So öffnet sich der Rückhaltemechanismus automatisch beim Anfahren des Bodenabschlussprofils. Dabei springt die Führung unvermittelt in das Bodenabschlussprofil zurück und kann dann nach beiden Seiten aus den Führungen gedrückt werden. Dabei werden die Crash-Endstücke nicht belastet und haben dadurch eine sehr lange Lebensdauer. Mit dem integrierten Federkraft-Crash-Schutz schützen Teckentrup Schnelllauftore Personen und Material, vermeiden somit Beschädigungen und Ausfallzeiten und sind schnell wieder funktionsbereit. Unfälle bleiben damit ohne schwerwiegende Folgen.
