Brandschutztore
Brandschutztore bieten zuverlässigen Schutz im Brandfall und erfüllen höchste Anforderungen an Sicherheit und Funktion. Sie schließen automatisch im Ernstfall, verhindern die Ausbreitung von Feuer und Rauch und sichern Flucht- und Rettungswege. Ob im Industriegebäude, öffentlichen Bereich oder Wohnbau – Brandschutztüren lassen sich flexibel in nahezu jedes Baukonzept integrieren. Durch moderne Technik, geprüfte Materialien und normgerechte Fertigung nach EN 16034 verbinden sie Funktionalität mit einem ansprechenden Design.

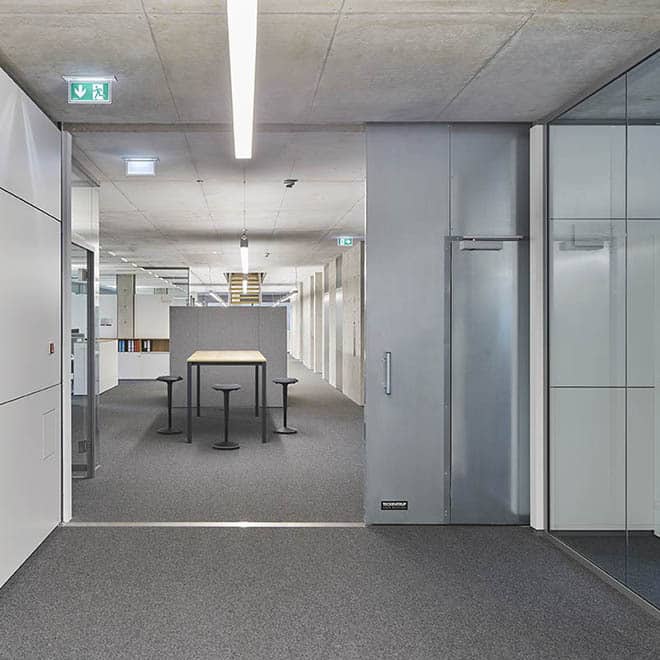

Brandschutztor E12 90
Ganz gleich, welche Anforderungen erfüllt werden müssen, wir haben die passende Lösung. Das gilt auch für die neue Produktnorm EN 16034, die Anfang November 2019 in Kraft getreten ist. Um diese zu erfüllen, haben wir ein neues Torsystem entwickelt: Bei den Torelementen in der Version EI290 bietet das Brandschutz-Schiebetor die Montage über ein einfaches Stecksystem.
Unsere Torversionen:
EI290-C2-Sa Feuerschutz-Schiebetor 1flg.*
EI290-C2-Sa Feuerschutz-Schiebetor 2flg.
EI290-C2-S200 Feuerschutz-Schiebetor 1flg.*
EI290-C2-S200 Feuerschutz-Schiebetor 2flg.
* Optional Torausführung auch in C5 erhältlich
Im Laufschienenbereich: Beton mind. 140 mm Mauerwerk nur im Abstellbereich mind. 175 mm Bekleidete Stahlträger F90-A Seitliche Wände: Beton mind. 140 mm Mauerwerk mind. 175 mm Porenbetonplatten mind. 200 mm. Bei bewerten Porenbetonplatten mind. 175 mm Bekleidete Stahlstützen F90-A
Für Torblatt:
Brandschutzglas „Promaglas F1-90“
38 mm dick mit Stahlglashalteleisten
Ohne sichtbare Schrauben und fast flächenbündig
Breite max. 600 mm, Höhe max: 1032 mm
Für Schlupftür:
Brandschutzglas „Promaglas F1-90“
38 mm dick mit Stahlglashalteleisten
Ohne sichtbare Schrauben und fast flächenbündig
Breite max: 946, Höhe max: 412,5 mm
Abmessungen Feuerschutz:
Breite: 500 – 8500 mm
Höhe: 1500 – 6000 mm (größer auf Anfrage, maximale Torfläche 50 m²)
Abmessungen Rauchschutz:
Breite: 1000 – 7000 mm
Höhe: 1500 – 4500 mm
Doppelwandiges Torblatt bestehend aus Einzelelementen (Anzahl entsprechend der Öffnungsbreite)
Unsere Innovationen sind Ihre Vorteile.
Damit unsere Brandschutz-Schiebetore nicht nur höchsten Sicherheitsanforderungen und Design-Ansprüchen, sondern auch den neuen europäischen Richtlinien gerecht werden, haben wir unsere Produkte entsprechend optimiert. Die Feuerschutz-Schiebetore sind mit einem komplett neuen Röhrenlaufsystem ausgestattet, das die Tortechnik (u.a. Befestigungselemente und Schließsystem) komplett hinter den Blenden verschwinden lässt. Dank dieses neuen Systems sind die Tore nicht nur besonders wartungsfreundlich, sondern punkten auch mit einer ansprechenden Optik. Die neue untere Führungsschiene ermöglicht eine verdeckte Montage der Führungsrolle, so dass die Torblattführung nicht mehr sichtbar ist. Da die Führungsrolle mit dem Gegeneinlauf verschraubt wird, ist die Position vorgegeben, wodurch mögliche Montagefehler reduziert werden.
Ästhetik im Detail
Innenliegende Torführung

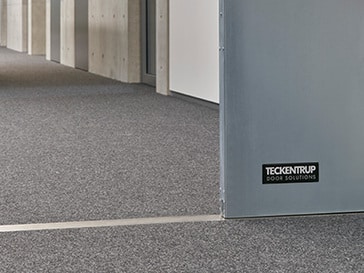

Freilauf-Funktion

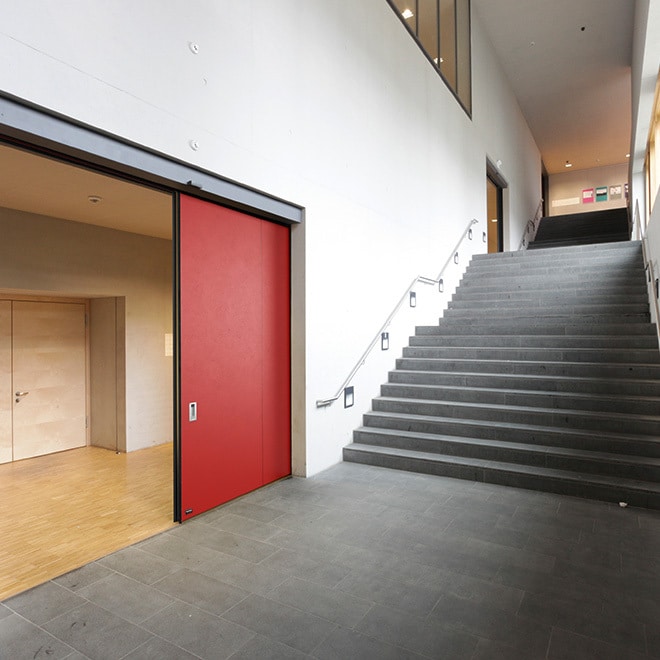

Brandschutztor E12 30
Ganz gleich, welche Anforderungen erfüllt werden müssen, wir haben die passende Lösung. Das gilt auch für die neue Produktnorm EN 16034, die Anfang November 2019 in Kraft getreten ist. Um diese zu erfüllen, haben wir ein neues Torsystem entwickelt: Bei den Torelementen in der Version EI230 bietet das Feuerschutz-Schiebetor die Montage über ein einfaches Stecksystem. Und das bedeutet: Die Elemente werden über ein Pilzkopfsystem einfach und schnell miteinander verbunden. Der optische Vorteil: Sichtbare Verschraubungen gehören der Vergangenheit an.
Unsere Torversionen:
EI230-C2-Sa Feuerschutz-Schiebetor 1flg.*
EI230-C2-Sa Feuerschutz-Schiebetor 2flg.
EI230-C2-S200 Feuerschutz-Schiebetor 1flg.*
EI230-C2-S200 Feuerschutz-Schiebetor 2flg.
* Optional Torausführung auch in C5 erhältlich
- Torblatt und Tordichtung verzinkt
- Sonderausstattung:
– Grundierung (ähnlich RAL 9002)
– RAL nach Wahl
– Edelstahloptik
Im Laufschienenbereich:
- Beton mind. 140 mm
- Mauerwerk nur im Abstellbereich mind. 175 mm
- Bekleidete Stahlträger F60-A
Seitliche Wände:
- Beton mind. 140 mm
- Mauerwerk mind. 175 mm
- Porenbetonplatten mind. 200 mm
- Bei bewerten Porenbetonplatten mind. 175 mm
- Bekleidete Stahlstützen F60-A
Für Torblatt:
Brandschutzglas „Promaglas 30“
17 mm dick mit Stahlglashalteleisten
Ohne sichtbare Schrauben und fast flächenbündig
Breite max. 594 mm, Höhe max: 1026 mm
Für Schlupftür:
Brandschutzglas „Promaglas 30“
17 mm dick mit Stahlglashalteleisten
Ohne sichtbare Schrauben und fast flächenbündig
Breite max: 1026, Höhe max: 444 mm
(Abmessungen Feuerschutz):
Breite: 500 – 8500 mm
Höhe: 1500 – 6000 mm
(Abmessungen Rauchschutz):
Breite: 1000 – 7000 mm
Höhe: 2000 – 4500 mm
Größere Tore auf Anfrage
Doppelwandiges Torblatt bestehend aus Einzelelementen (Anzahl entsprechend der Öffnungsbreite)
- Isolierung: Mineralfaser- und Gipskarton-Platten
- Torblattdicke: 62 mm
- Blechdicke: 1,0 mm
- Elementgewicht: 28 kg (Durchschnitt pro m²)
Auch die Schlupftür unseres bewährten Feuerschutz-Schiebetores haben wir weiterentwickelt. Grundlage hierfür waren die Wünsche und Anforderungen unserer Kunden: Nach DIN 18040-1 Barrierefreies Bauen Teil 1: „Öffentliche Gebäude“ können wir nun eine extrem breite Schlupftür anbieten. Sie kann bis zu 1200 mm breit und schwellenlos hergestellt werden. Zudem ermöglichen die verdeckt liegend eingebauten 3D-Bänder nun einen Öffnungswinkel von bis zu 170 Grad. Zusätzlich wurde eine optisch attraktive und flächenbündige Verglasung entwickelt.
- Extrem lichte Breite bis 1200 mm
- Schwellenlos
- 170° Öffnungswinkel
- Sehr montagefreundlich (Dünnfalz)
- Pilzverriegelung
- Verdeckt liegende 3D-Bänder
Unsere Innovationen sind Ihre Vorteile.
Damit unsere Feuerschutz-Schiebetore nicht nur höchsten Sicherheitsanforderungen und Design-Ansprüchen, sondern auch den neuen europäischen Richtlinien gerecht werden, haben wir unsere Produkte entsprechend optimiert. Die Feuerschutz-Schiebetore sind mit einem komplett neuen Röhrenlaufsystem ausgestattet, das die Tortechnik (u.a. Befestigungselemente und Schließsystem) komplett hinter den Blenden verschwinden lässt. Dank dieses neuen Systems sind die Tore nicht nur besonders wartungsfreundlich, sondern punkten auch mit einer ansprechenden Optik. Die neue untere Führungsschiene ermöglicht eine verdeckte Montage der Führungsrolle, so dass die Torblattführung nicht mehr sichtbar ist. Da die Führungsrolle mit dem Gegeneinlauf verschraubt wird, ist die Position vorgegeben, wodurch mögliche Montagefehler reduziert werden.
Übrigens kommt das Feuerschutz-Schiebetor EI230 in der 1-flügeligen Variante extrem platzsparend daher. Denn in der stumpf einlaufenden Variante ist kein zusätzliches Einlaufprofil notwendig. Dies kommt vor allem bei der Unterteilung repräsentativer Eingangs- und Durchgangsbereiche oder bei Flurabschlüssen in Hotelbetrieben zur Geltung. Die Vorteile: Das Torblatt läuft stumpf gegen die Wand, es sind keine zusätzlichen Verriegelungen notwendig und auf dem Boden wird die bekannte Torblattaufnahme angebracht. Somit bleibt die Wand komplett unberührt. Ohne Einlaufprofil und mit optional verdecktem Abstellbereich dank einer Nischenklappe, integrieren sich die Tore nahezu unsichtbar in die Raumgestaltung.
Ästhetik im Detail
Innenliegende Torführung
Freilauf-Funktion

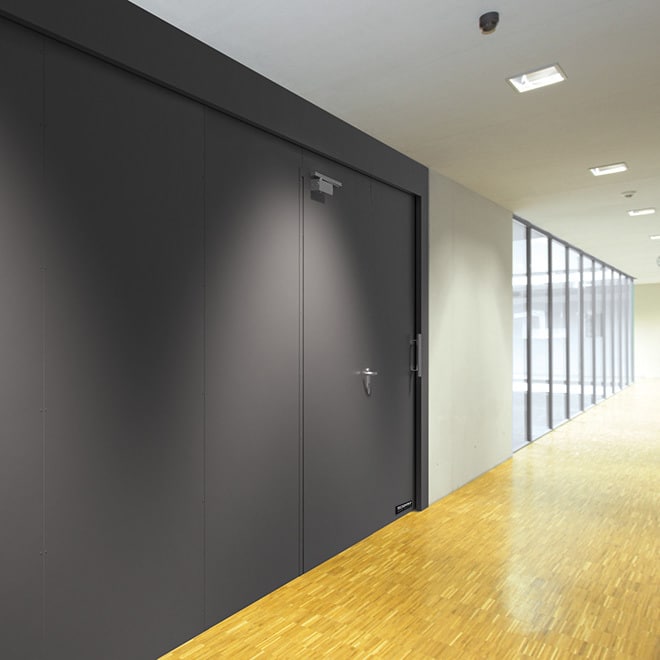

Brandschutztor MST
Schiebetore werden immer da benötigt, wo verschiedene Bereiche voneinander getrennt werden sollen und die von Personen oder Flurfahrzeugen frequentiert werden. Ebenso sind sie eine willkommene Alternative zu Industrie-Sektionaltoren, wenn im Sturz wenig, an der Seite jedoch viel Platz zur Verfügung steht. Unser Mehrzweck-Schiebetor dw 62 „Teckentrup MST“ ist als 1-flügelige oder 2-flügelige Variante für Einbausituationen mit kleinen Abstellbereichen erhältlich und eignet sich dank seiner Größenvielfalt (500 bis 8500 mm Breite, 1500 bis 6000 mm Höhe) für unterschiedlichste Einbausituationen. Für einen einfacheren Durchgang kann das Mehrzweck-Schiebetor auch mit einer schwellenlosen Schlupftür bestellt werden.
Unsere Torversionen:
dw 61-1 „Teckentrup MST“ Stahlschiebetor
dw 61-2 „Teckentrup MST“ Stahlschiebetor
Doppelwandiges Torblatt bestehend aus Einzelelementen (Anzahl entsprechend der Öffnungsbreite)
- Torblattdicke: 62 mm
- Blechdicke: 1,0 mm
- Isolierung: Mineralfaser-Platten
- Elementgewicht: ca. 28 kg/m²
Im Laufschienenbereich:
- Beton mind. 140 mm
- Mauerwerk nur im Abstellbereich mind. 175 mm
- Bekleidete Stahlträger F60-A
Seitliche Wände:
- Beton mind. 140 mm
- Mauerwerk mind. 175 mm
- Porenbetonplatten mind. 200 mm
bei bewerten Porenbetonplatten mind. 175 mm - Bekleidete Stahlstützen F60-A
- Torblatt und Tordichtung verzinkt
- Sonderausstattung:
– Grundierung (ähnlich RAL 9002)
– RAL nach Wahl
– Edelstahloptik
Breite: 500 – 8500 mm
Höhe: 1500 – 6000 mm
Tore bis BRM 8850 × 7125 mm auf Anfrage
Für Torblatt und Schlupftür:
- Brandschutzglas „Promaglas F1-90“
- 17 mm dick mit Stahlglashalteleisten
- Ohne sichtbare Schrauben und fast flächenbündig
- Tor: Breite max. 594 mm, Höhe max.1026 mm
- Tür: Breite max.1026 mm, Höhe max: 444 mm
Ästhetik im Detail
Innenliegende Torführung
Freilauf-Funktion
